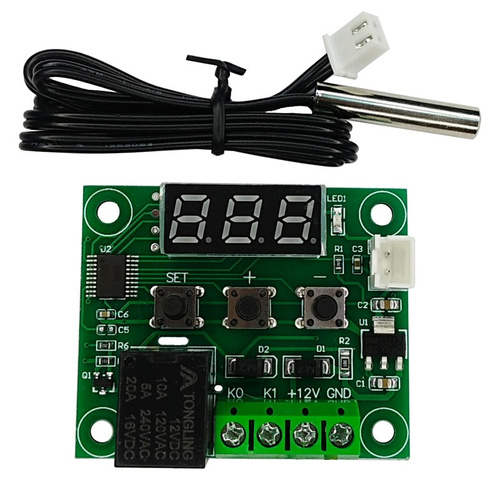

ماژول ترموستات WX-W1209

معرفی

ماژول W1209 یک ترموستات دیجیتال با طراحی ساده و عملکرد دقیق است که برای کنترل دمای محیط یا تجهیزات برقی در پروژه‌های خانگی، صنعتی و DIY بسیار پرکاربرد می‌باشد.

این ماژول با بهره‌گیری از یک نمایشگر دیجیتال 7 سگمنتی، قابلیت تنظیم دمای روشن و خاموش (استارت و استاپ) را در دو حالت گرمایشی و سرمایشی فراهم می‌سازد.

مشخصات

ورودی : 12 ولت

امپر و ولتاژ : 250 ولت 10 آمپر

روش تنظیم:

با فشار دادن کلید SET نمایشگر در حالت چشمک زن قرار میگیرد، به وسیله کلیدهای + و -  مقدار مورد نظر را تعریف کرده وبا فشار مجدد کلید SET مقدار را ذخیره کنید.

با نگه داشتن کلید SET به مدت 5 ثانیه  وارد تنظیمات شده و به وسیله کلیدهای + و - حالت P0 تا P6 را انتخاب کنید ، برای ورود به منوی مورد نظر کلید SET را فشار دهید.

P0 : تعریف حالات H و C جهت وصل و قطع رله در بازه پایین تر یا بالاتر از دمای مورد نظر.

P1 : در این منو میتوان دمای وصل و قطع رله را از یکدیگر جدا کرد.

(اگر مقدار P1 برابر 1 تنظیم شده باشد، رله در دمای تنظیم شده باشد ، رله در دمای تنظیم شده وصل کرده و1 درجه کمتر از دمای مورد نظر قطع می‌کند)

P2 : بیشترین مقدار اندازه گیری ونمایش (حالت پش فرض 110+درجه)

P3 : کمترین مقدار اندازه گیری و نمایش (حالت پیش فرض 50- درجه)

P4 : جهت کالیبره کردن سنسور تا 7 درجه بالاتر و پایین تر

P5 : ایجاد تاخیر زمانی در وصل بین 1 تا 10 دقیقه

P6 : تعریف بالاترین مقدار نمایش ، که در صورت عبور مقدار دما از اندازه مورد نظر نمایش قطع شده وتا زمانی که دما از اندازه مورد نظر کمتر نشود نمایش صورت نمی‌گیرد
