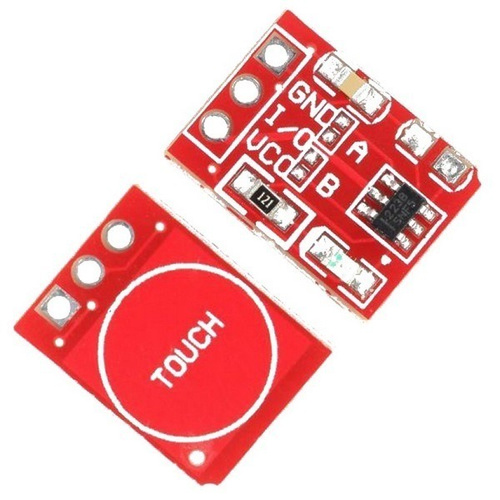

ماژول سنسور خازنی تاچ TTP223

معرفی

ماژول مینی سنسور خازنی تاچ پد لمسی TTP223 یک ماژول و برد کامل است که از سنسور لمسی TTP 223 در آن استفاده شده است . این ماژول جایگزین بسیار مناسبی برای کلید های فیزیکی و قدیمی دو حالته و یا چند حالته می باشد. از ویژگی های کلی این ماژول می توان به بازه ولتاژی ورودی 2.5 تا 5.5 ولت به صورت DC و اشاره کرد . این برد دارای 3 پایه جداگانه می باشد که دوتا از پایه ها به عنوان VCC و GND در نظر گرفته شده اند و پایه سوم نیز پایه سیگنال این ماژول می باشد.

آی سی TTP223 ، تشخیص دهنده ی تاچ پد است که میتواند برای 1 کلید تاچ را برای ما ایجاد کند. مصرف بسیار کم انرژی ، بازه ی ولتاژی گسترده از ویژگی های این کلید برای کاربردهای DC و یا AC است ماژول سنسور خازنی تاچ ( لمسی ) TTP223 ، از پشت شیشه و سطوح نازک نیز قابلیت تشخیص دارد. تراشه ی اصلی این سنسور TTP223 است.

مشخصات

تغذیه : 2.5V-5.5V

مد تریگر : 1:Short – 0:Long

جریان کاری : 13uA Max

حساسیت قابل تنظیم پدها

 جریان : 1.5uA – حداکثر : 3.0uA

زمان پاسخ گویی: حداکثر 220 میلی ثانیه

حالت توان پایین در تغذیه ی 3 ولت
